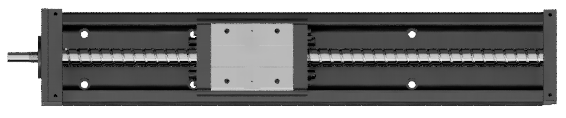

REVL1 Hochpräzise Lineare Achse mit Kugelgewindespindel

Engineering Bereich

CAD Daten (STEP) Konfigurationsspezifisch

Zeichnung (PDF)

bald

Handbuch (PDF)

bald

Schienenbreite

60 / 86mm

Hub

150–940mm

Spindelsteigung

5 / 10 / 20mm

Tragkraft (dyn.)

2107 – 7144N

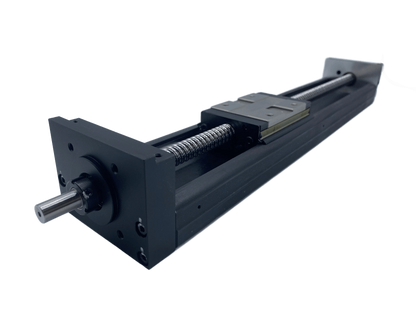

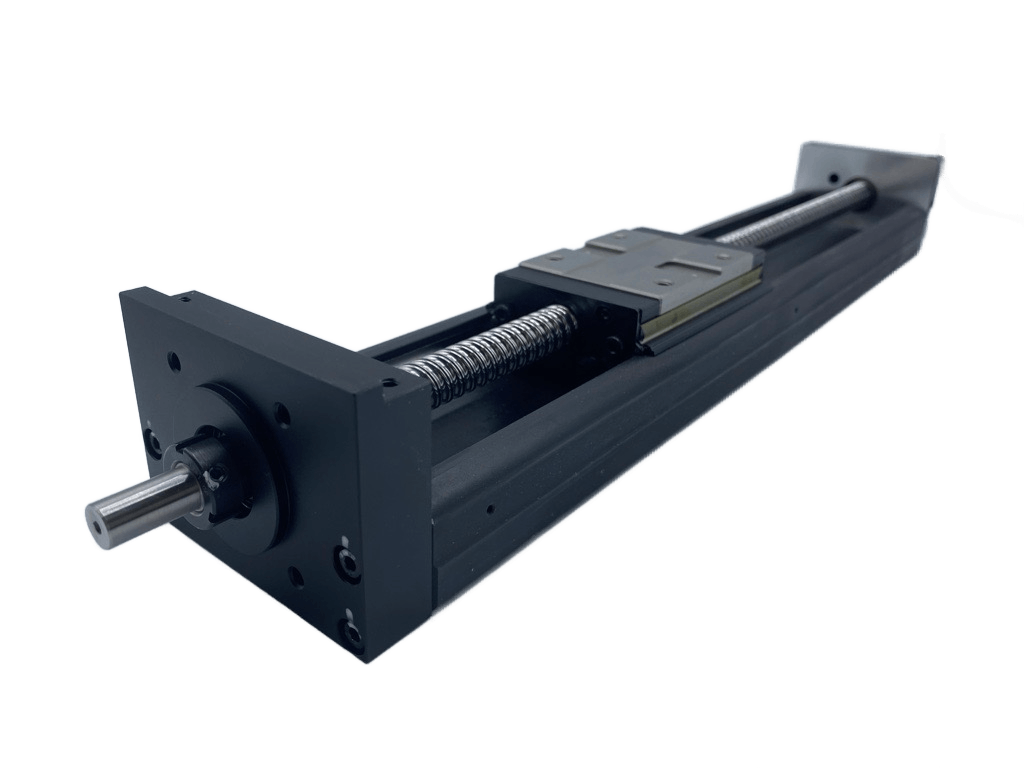

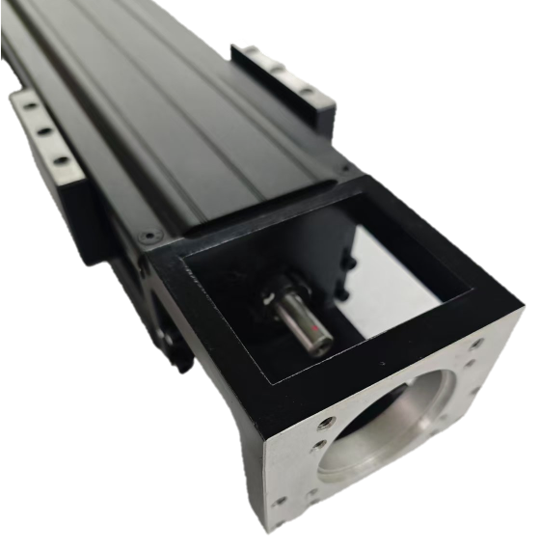

Hochpräzise Lineare Achse mit Kugelgewindespindel und U-Schienenführung

Diese lineare Achse kombiniert eine hochpräzise Kugelgewindespindel mit einer robusten U-Schienenführung und ist die ideale Lösung für anspruchsvolle Anwendungen. Sie wurde speziell für Projekte entwickelt, die einfache Installation, hohe Genauigkeit und eine kompakte Bauweise erfordern.

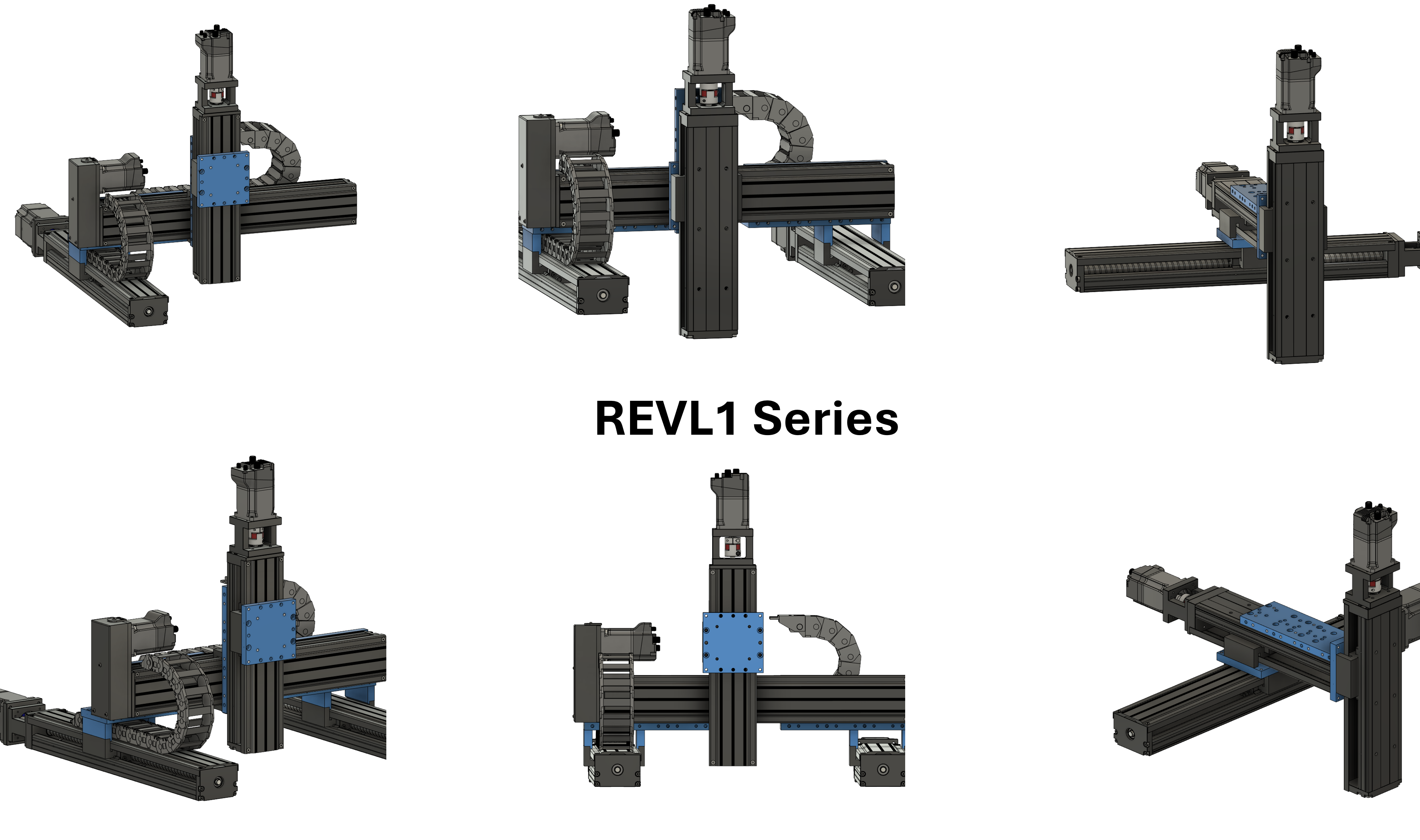

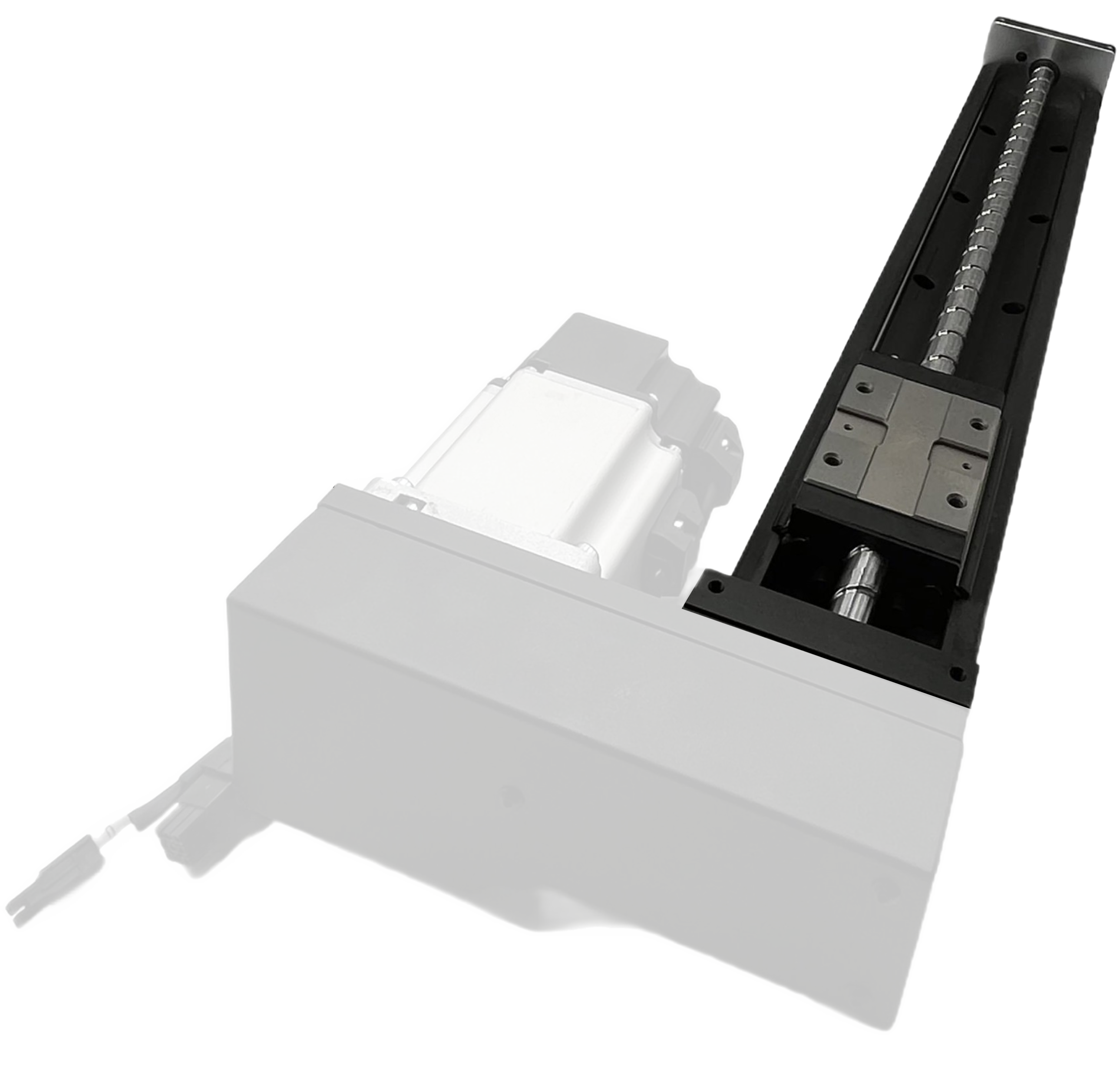

Dank ihrer modularen Konstruktion ist diese Achse flexibel an unterschiedliche Anforderungen anpassbar. Sie bietet zudem eine außergewöhnlich hohe Steifigkeit, wodurch sie präzise Bewegungen und zuverlässige Leistung gewährleistet. Perfekt geeignet für Industrieautomatisierung, Robotik und viele weitere Einsatzbereiche.

Schlüsselmerkmale:

Präzision: Hochpräzise Kugelgewindespindel für maximale Genauigkeit.
Stabilität: Robuste U-Schienenführung für zuverlässigen Betrieb.

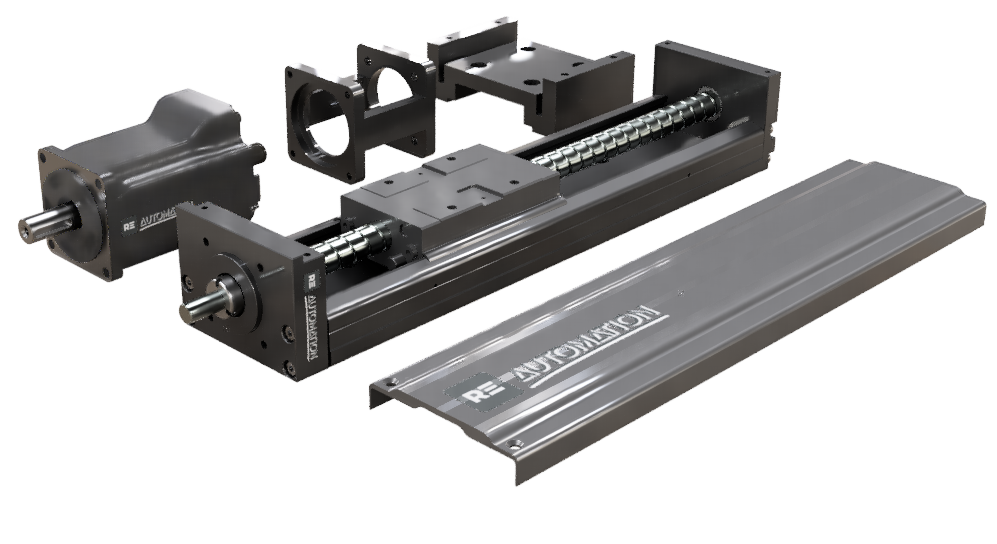

Flexibilität: Modulares Design für vielseitige Anpassungsmöglichkeiten.
Kompakte Bauweise: Platzsparend und leicht zu integrieren.

Entdecken Sie die ideale Lösung für Ihre linearen Bewegungsanforderungen und profitieren Sie von höchster Präzision und Zuverlässigkeit.

BRUTTO (INKL. MWST.)

€125,99

NETTO (EXKL. MWST.)

€105,87

Auftragsfertigung made to order

Versand 2-3 Wochen nach Bestelleingang

Präzisionsfertigung exakt nach Ihrer Konfiguration

Modellnummer BF-REVL1-S..		60.05		60.10		86.10		86.20
Genauigkeit P=Präzision, R=Regulär		P	R	P	R	P	R	P	R
Kugelgewindetrieb (mm)		12		12		16		16
Steigung (mm)		05		10		10		20
Dynamisch Nennlast (N)		3744	3377	2410	2107	7144	6429	4645	4175
Statische Nennlast (N)		6243	5625	3743	3234	12642	11387	7655	6889
Dynamische Belastungsgrenze (N)	Block A	13230		13230		31458		31458
Dynamische Belastungsgrenze (N)	Block S	7173		7173		21051		21051
Statische Belastungsgrenze (N)	Block A	21462		21462		50764		50764
Statische Belastungsgrenze (N)	Block S	11574		11574		29475		29475

Modelle	Steigung (mm)	Länge (mm)	Geschwindigkeit (mm/sec)
Modelle	Steigung (mm)	Länge (mm)	Präzision	Regulär
REVL1-SP.60 & REVL1-SR.60	5	150	550	390
		200	550	390
		300	550	390
		400	550	390
		500	550	390
		600	340	340
	10	150	1100	790
		200	1100	790
		300	1100	790
		400	1100	790
		500	1100	790
		600	670	670
REVL1-SP.86 & REVL1-SR.86	10	340	740	520
		440	740	520
		540	740	520
		640	740	520
		740	740	520
		940	610	430
	20	340	1480	1050
		440	1480	1050
		540	1480	1050
		640	1480	1050
		740	1480	1050
		940	1220	870

#	Komponente	#	Komponente
1	Spindelmutter	8	Innensechskantschraube DIN912 - M4 x 0,7 x 20
2	Festlager	9	Innere Unterlegscheibe
3	Schiene	10	Kugellager
4	Kugelgewindetrieb	11	Innenring
5	Block	12	Äussere Unterlegscheibe
6	Loslager	13	Aussenring
7	Innensechskantschraube DIN912 - M4 x 0,7 x 30

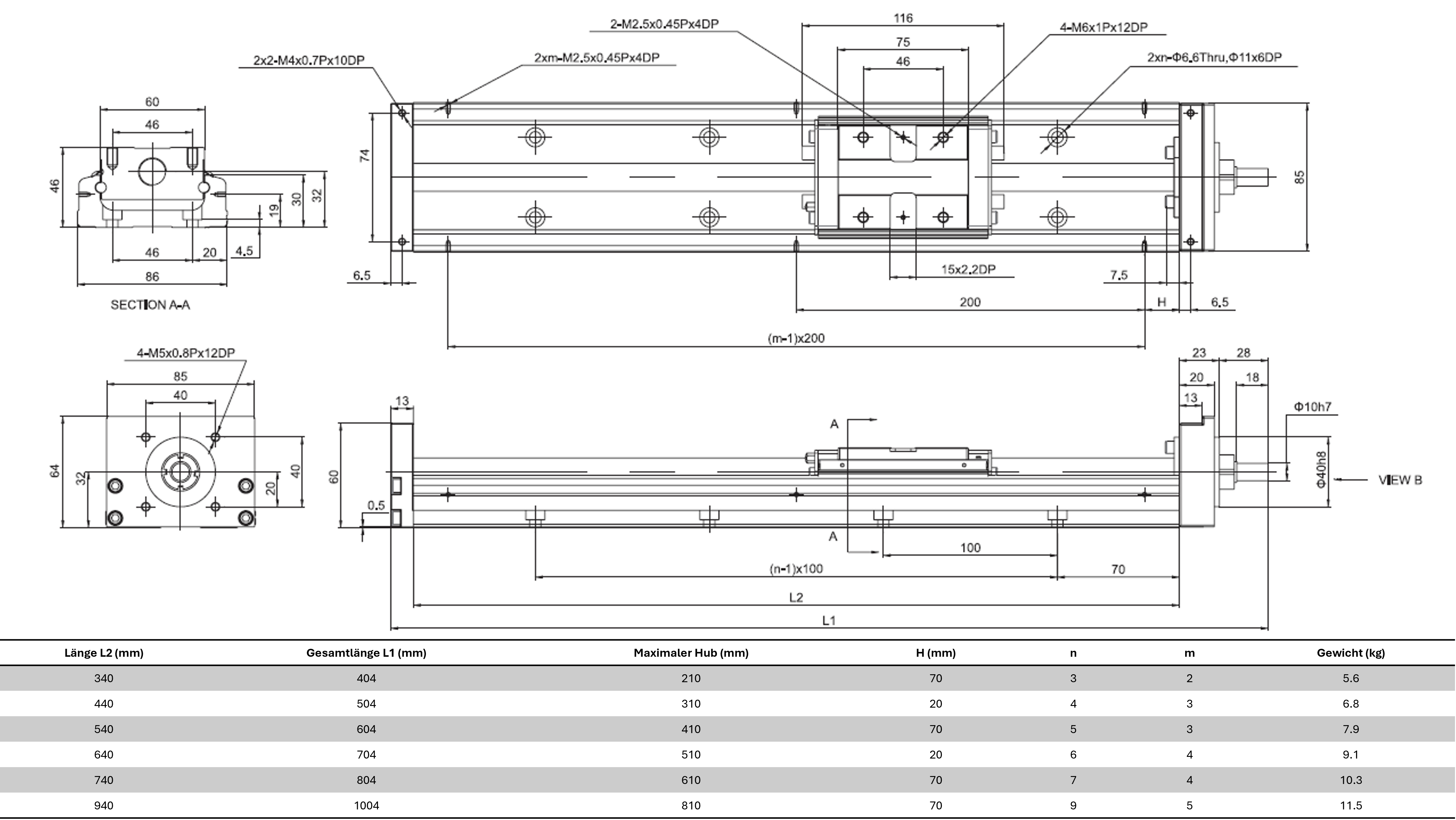

REVL1-SP.60 & REVL1-SR.60
Länge Spindel	Länge Achse	Max. Hub	G (mm)	K (mm)	n	m	Gewicht (kg)
150	195	60	25	100	2	2	1,4
200	245	110	50	100	2	2	1,7
300	345	210	50	200	3	2	2,3
400	445	310	50	100	4	4	3,2
500	545	410	50	200	5	3	3,5
600	645	510	50	100	6	6	4,1

REVL1-SP.86 & REVL1-SR.86
Länge Spindel	Länge Achse	Max. Hub	H (mm)	n	m	Gewicht (kg)
340	440	210	70	3	2	5.7
440	540	310	20	4	3	6.9
540	640	410	70	5	3	8.0
640	740	510	20	6	4	9.2
740	840	610	70	7	4	10.4
940	1040	810	70	9	5	11.6

Modell	Länge	Wiederholbarkeit		Genauigkeit		Führungsparallelität		Losbrechmoment (N/cm)
Modell	Länge	Präzision	Regulär	Präzision	Regulär	Präzision	Regulär	Präzision	Regulär
REVL1-SP.60 & REVL1-SR.60	150	±0.003	±0.01	0.020	-	0.010	-	15	7
	200
	300
	400
	500	±0.003	±0.01	0.025	-	0.015	-	15	7
	600	±0.003	±0.01	0.025	-	0.015	-	15	7
REVL1-SP.86 & REVL1-SR.86	340	±0.003	±0.01	0.025	-	0.015	-	15	10
	440
	540
	640
	740	±0.003	±0.01	0.030	-	0.020	-	17	10
	940	±0.003	±0.01	0.040	-	0.030	-	25	10
